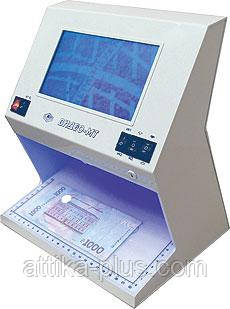

Універсальний інфрачервоний відеодетектор Спектр Відео МТ

 Лінійка професійних універсальних відеодетекторів "Спектр" розроблялася з урахуванням сучасних вимог до контролю захисних ознак валют і вже зарекомендувала себе, отримавши позитивні відгуки з боку Національного Банку України, комерційних банків, правоохоронних органів і т.д.

Детектори відповідають всім нормам і вимогам НБУ (Постанова №502, контроль основних 5-ти захистів сучасних валют (ІЧ, УФ, магніт, просвіт, мікротекст). Дозволяють в експрес-режимі здійснювати основні види контролю.

ІЧ - контроль. Цей вид захисту заснований на властивостях матеріалів по-різному поглинати або пропускати інфрачервоні (ІЧ) промені. ІЧ мітки є основним захистом сучасних валют. Вони наносяться спеціальними, метамерними фарбами. Малюнок, виконаний такими фарбами, може виглядати однорідним у видимому світлі, але в ІЧ мати чітко помітні темні і світлі ділянки.

УФ - контроль. Це люмінісценція захисних елементів (волокон, ниток, фарб, смужок) під дією ультрафіолетових променів (УФП) в різних діапазонах області спектру. На практиці найчастіше зустрічаються джерела з довжиною хвилі випромінювання 365 нм і 254 нм. Світіння елементів забезпечується за рахунок наявності в матеріалах документа спеціальних речовин, які називаються люмінофорами.
Потужність УФ освітлювачів детекторів банкнот "Спектр" дає можливість проводити контроль одиничних банкнот, банкнот в пачці і розташованих "віялом". При цьому контролюється відсутність люмінісценції банкнотного паперу, правильність і колір УФ малюнка, волокон і захисних смуг. Контроль на просвіт. Контролюється на просвітній панелі детектора, а також з 10-кратним збільшенням через лінзу миші ОМ. Для цього миша встановлюється поверх купюри на просвітну панель. На просвіт контролюють водяні знаки, суміщені зображення і захисні смуги.

Антистокс. Антистоксові люмінофори - це спеціальні речовини, які при опроміненні ІЧ-світлом певної довжини хвилі перетворюють енергію в видиме світіння (проявляються у вигляді крапок зеленого або червоного кольору). Антистоксові мітки присутні на російських рублях і гривнях України певних номіналів.

Мікротекст. Мікротекст - набір символів надзвичайно малого розміру (від 120 мкм), що сприймається людським оком як звичайна тонка лінія. Розглядати його можна тільки за допомогою оптики, а відтворення звичайними поліграфічними методами ускладнено. Дистанційний мікротекст - це відображення збільшеного зображення банкноти на екран детектора.

Контроль орловського друку. Це різновид друку, при якому в елементах зображень передбачено перехід одного кольору в інший. При цьому межа переходу залишається чіткою, відсутні перекоси і розриви штрихів, накладення одного кольору на інший.

Контроль ірисового розкату. Ще одним різновидом офсетного друку є ірисовий друк, при якому в елементах досліджувальних зображень присутній плавний перехід одного кольору в інший. При цьому чітка межа переходу відсутня.

Магнітний контроль. Коли мова йде про магнітний захист, мається на увазі наявність магнітних властивостей матеріалів. Магнітний захист, пов'язаний з фарбувальними речовинами, може бути двох типів. Перший тип передбачає наявність магнітних властивостей у будь-якого окремого реквізиту документа - зазвичай це серійний номер. Захист такого типу має більшість банкнот, що перебувають в обігу, деякі з цінних паперів та інші різновиди документів. Магнітний захист другого типу передбачає локальний розподіл магнітних властивостей в межах зображення. При цьому зовнішніх (візуальних) відмінностей не спостерігається. За допомогою магнітного датчика, можна виявити, що одні ділянки малюнка намагнічені, а інші - ні. Всі магнітні датчики детекторів валют "Спектр" мають світлову та звукову індикацію наявності даної захисної ознаки. А також передбачена можливість регулювання чутливості магнітної головки.

Лінза 10х з підсвітками. Застосовується для контролю мікротексту, мікродруку, антисканерної сітки, механічних пошкоджень поверхні банкнот, волокон і ін. Має вбудовану верхню та косопадаючу підсвітку підсвічування.

Режим ІЧ1 / ІЧ2 (мітка "М"). Перемикання ІЧ-діапазону з різної довжиною випромінювання. Виявляє захисний елемент, який втрачає контраст при перемиканні ІЧ1/ ІЧ2, присутній на рублях Росії, доларах США деяких номіналів і років випуску, акцизних марках, цінних паперах та ін.

Верхнє біле світло. Дозволяє здійснити контроль механічних пошкоджень банкнот, виявити підчистки, наявність скотча.

Детектор валют "Спектр-Відео-МТ" призначений для визначення справжності грошових знаків (євро, доларів, рублів, гривень, валюти будь-яких країн), цінних паперів та документів (акцизних марок, облігацій, акцій, водійських прав, кредитних карток і ін.) телевізійними і візуальними засобами.

Забезпечує наступні види перевірок:
   повномасштабне, чітке, контрастне зображення ІЧ-образу повної банкноти і частини банкноти з 10х кратним збільшенням на моніторі в відбитому ІЧ спектрі випромінювання 840-880 нм;
   повномасштабне, чітке, контрастне зображення ІЧ-образу повної банкноти і частини банкноти з 10х кратним збільшенням на моніторі в відбитому ІЧ спектрі випромінювання 930-970 нм;
   контроль мітки "М" з автоматичним перемиканням діапазонів ІЧ випромінювання;
   УФ спектрі 365 нм;
   в УФ та ІЧ спектрах випромінювання без перемикання режимів контролю;
   у наскрізному білому світлі;
   у відбитому білому світі;
   в косопадаючому білому світлі;
   розмірів купюр;
   магнітний контроль з використанням вбудованого датчика зі світловою і звуковою індикацією;
   контроль спеціальних фарб з антистоксових люмінофорами (спецелемент "І");
   в 20ти кратному збільшенні в білому світі з кольоровою візуалізацією на моніторі мікротекстів, антисканерної сітки, механічних пошкоджень поверхонь банкнот, волокон, орловського і райдужної друку, мікроперфорації і деметалізації голограм і ін . за допомогою вбудованої в корпус приладу кольорової відеокамери;
   в 10 кратному збільшенні в ІЧ світлі з візуалізацією на моніторі фрагментів ІЧ міток.

    Розміри робочої зони і наявність щілини для документів дають можливість працювати з одиничними банкнотами, банкнотами в пачці, "віялом", розсипом і документами формату А4.
    Функція автоматичного переходу в режим очікування з можливістю регулювання інтервалу часу забезпечує енергозбереження та збільшує ресурс основних частин приладу.
    Функція регулювання яскравості і контрастності монітору забезпечує адаптацію зображення під потреби оператора.
    Детектор не має периферійних пристроїв, що виключає їх втрату та полегшує роботу касира.

•


  Технічні характеристики
  Напруга мережі, змінна, 50 Гц, В	220
  Споживана потужність, Вт	< 42
  Монітор, тип/діагональ	будований РК/ 7"
  Кратність збільшення мікротексту, крат	20 (дистанційний мікротекст)
  Кратність збільшення в ІЧ, крат	10
  УФ-випромінювач , 1 лампa	Sylvania 9W/08
  Довжина хвилі УФ-випромінювання ламп, нм	365
  Потужність УФ-ламп, Вт	2х9
  Випромінювач інфрачервоного спектру	світлодіоди
  Довжина хвилі ІЧ1-випромінювання, нм	840-880
  Довжина хвилі ІЧ2-випромінювання, нм	930-970
  Випромінювач білого наскрізного світла	1 лампа
  Випромінювач білого відбитого, косопадаючого світла	світлодіоди
  Потужність випромінювача білого наскрізного світла, Вт	9
  Контроль спеціальних фарб з антистоксових люминофорами	лазерний модуль
  Час спрацювання таймера відключення лазера антістокса, сек	60±20
  Магнітний датчик	вбудований, зі світловою та звуковою індикацією
  Режим енергозбереження (очікування)	автоматичний перехід з можливістю регулювання інтервалу часу
  Контроль розмірів	вимірювальна шкала для визначення розмірів банкнот
  Час безупинної роботи, не менше, годин	8
  Температура навколишнього середовища для експлуатації приладу,°С	5-40
  Відносна вологість для експлуатації приладу (за температури повітря 25°С), %, не більше	80
  Габарити, мм	248 x 218 x 300
  Вага, кг	2,4
  Довжина шнура армованого вилкою, мм	1490
